Qualifloor vindt dat dit beter kan.
Daarom is besloten om een intelligent vloerverwarmingsysteem te laten ontwikkelen.
De eerste simulaties en testen tonen aan dat energiebesparingen van 20% mogelijk zijn.

De nieuwe ontwikkeling betreft een regeling voor een vloerverwarmingssysteem voor de onafhankelijke verwarming van een of meer ruimten in een gebouw.
Deze regeling meet o.a. de temperatuur van de aanvoer en retour van de verdeler van de vloerverwarming en regelt de toevoer van warm water door de toevoer naar een bepaalde ruimte te regelen.
Tevens wordt gemeten hoeveel energie gedurende een bepaalde periode wordt gebruikt. De QUALITHERM regelt de toevoer naar de diverse groepen, aangesloten op de verdeler van de vloerverwarming.

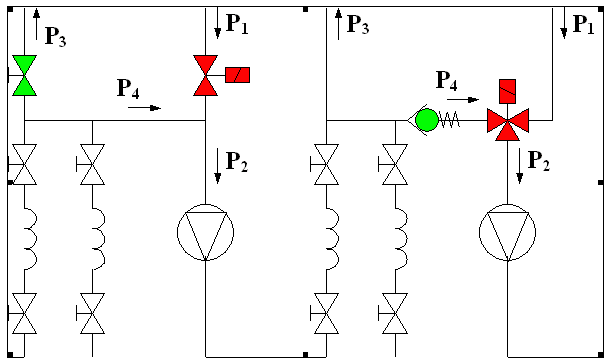

QUALITHERM schema

Verschil met andere regelsystemen voor vloerverwarming

Wat maakt onze techniek zo interessant? Het verschil zit in de rode onderdelen in bovenstaand schema.

In het conventionele vloerverwarmingsysteem (links) zit een thermosstatische radiatorkraan (rood) en in het intelligente vloerverwarmingsysteem (rechts) zit een servogestuurde driewegmengklep (rood).
De thermosstatische radiatorkraan kan alleen P1 doorlaten of afsluiten. De temperaturen zijn circa 60°C (P1), 35°C (P2) en 25°C (P3 en P4).

De servogestuurde driewegmengklep kan P1 of P4 doorlaten maar kan ook een deel van P1 samen met een deel van P4 doorlaten. Dit op zich kleine verschil biedt grote mogelijkheden.

Voordelen van het QUALITHERM systeem

Het intelligente vloerverwarmingssysteem kan niet alleen snel opwarmen maar het kan ook heel weinig warmte aan de vloer leveren om het op temperatuur te houden op dagen waarop slecht heel weinig warmte nodig is.
Het intelligente vloerverwarmingsysteem levert naar behoefte tussen 20 Watt en 30 kilowatt (afhankelijk van het maximale vermogen van de warmtebron).

Door deze dynamiek van 1 : 1500 wordt nachtverlaging zinvol hetgeen, samen met beperkt aansturen van de circulatiepomp, een besparing oplevert van 20%.

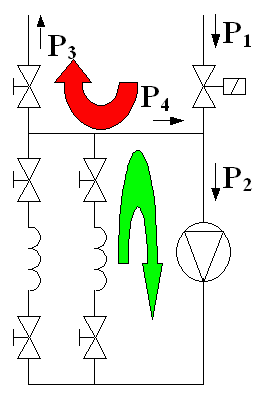

Hydraulisch neutraal

Een conventionele vloerverwarmingsysteem is meestal hydraulisch neutraal.
Dit houdt in dat de pomp van de vloerverwarming de stroming van het rest van de installatie niet beïnvloedt en omgekeerd.
Hierdoor ontstaat een constante stroomsnelheid van het CV-water door de vloer (groene pijl) en samen met de thermosstatische radiatorkraan vormt dit de regeling (Thermo-hydraulisch).


De stroomsnelheid van het CV-water door de vloer is daarom afgestemd op het maximaal over te brengen vermogen.
De geluidsproductie en elektriciteitsbehoefte is daarom ook altijd hoog. Het intelligente vloerverwarmingssysteem is hydraulisch gekoppeld waardoor er minder geluid wordt geproduceerd en er vrijwel geen elektriciteit nodig is.
In het systeem zal in plaats van een thermosstatische radiatorkraan zal echter een driewegmengklep met elektronische regeling nodig zijn.

Warmtemeter

De temperatuur van P2, de temperatuur van P3 en de stroomsnelheid van P2 bepalen het vermogen dat aan de vloer wordt geleverd.
Door een warmtemeter toe te passen zijn deze grootheden te meten. De warmtemeter meet tevens de energie die geleverd is.
Door gebruik te maken van deze grootheden is een elektronische regeling te maken die door het aansturen van de servogestuurde driewegmengklep en eventueel de pomp zeer nauwkeurig het vermogen en daarmee de energie kan regelen.

Door in de regeling loggers op te nemen wordt inzicht verkregen in wat de regeling aan vermogen en energie heeft geleverd. Hiermee kunnen de instellingen naar eigen behoefte worden aangepast. Omdat de warmtemeter de stroomsnelheid (van 4 tot 3.000 liter per uur) elke 4 seconden met hoge nauwkeurigheid een update geeft kan de stroomsnelheid van elke groep gemeten en ingesteld worden door de groepen achtereenvolgens handmatig te open.

Dit inregelen wordt bij conventionele vloerverwarmingsystemen, door het ontbreken van snelle en nauwkeurige meting van de stroomsnelheid, onvoldoende goed gedaan en hierdoor is de verdeling niet optimaal.
Hierdoor kunnen energieverliezen ontstaan. Door het meten voor de regeling, het loggen en het instellen is de warmtemeter een noodzakelijk en nuttig component van de regeling.

Voordelen van het systeem:

• Plug and play systeem op basis van vermogen
• 20% gasbesparing (boven op de besparing die u al realiseert met vloerverwarming t.o.v. radiatoren!)
• 1 tot 3-voudige QUALITHERM voor vloerverwarming eventueel gecombineerd met koeling.
