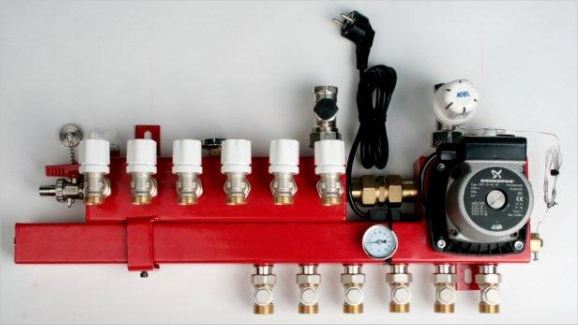

Qualifloor Compact verdeler

De Qualifloor compact serie is leverbaar voor aansluiting op uw eigen CV-ketel, stadsverwarming of LTV systemen (lage temperatuur systemen)
De Compact verdeler is, ook indien deze al is geplaatst, eenvoudig aan te passen aan de eisen van de CV-installatie of stadsverwarmingsleverancier.
De Qualifloor Compact verdeler is standaard hydraulisch neutraal en beschikt over diverse beveiligingen.
De werking is gebaseerd op een reeds meer dan 30 jaar bewezen concept, maar aangepast aan de moderne eisen en is bovenal, door zijn geringe afmetingen ruimtebesparend.

Ook in de Qualifloor verdelers wordt het warme water vanuit de toevoer (CV of stadsverwarming)vóór de pomp gemengd. Daardoor wordt de volledige capaciteit van de circulatiepomp gebruikt voor de vloerverwarming.
Door dit optimale mengprincipe kunnen de verdelers toegepast worden in combinatie met cv-ketels, stadsverwarming en in lage temperatuursystemen, zoals warmtepompen, warmtekrachtkoppelingen, zonnecollectoren en warmte-terug-win-systemen.
De Qualifloor Compact verdelers zijn geschikt voor hoofd- en bijverwarming en zijn ook toepasbaar in combinatie met HR-ketels.

Alle Qualifloor Compact verdelers zijn uitgevoerd met een 3/4" aansluiting om een storingsvrije werking te garanderen.

Eigenschappen van de Qualifloor Compact verdeler:

• Doordat water voor de pomp wordt gemengd, is de volledige pompcapaciteit voor alle groepen beschikbaar. Dit principe staat garant voor een optimale werking en snelle opwarming.
• Hydraulisch neutraal, waardoor in het primaire CV-circuit het aansluiten van deze Compact verdeler niet kan leiden tot stromingsverstoringen inhet overige CV-circuit.
• 3-voudig beveiligd: maximaalthermostaat, thermostaatknop, thermisch beveiligd
• In de Compact verdeler is de waterstroom van en naar de CV-ketel zo groot mogelijk. Daardoor kan met lagere keteltemepraturen gewerkt worden en biedt deze verdeler een hoger rendement

Alle Qualifloor Compact verdelers zijn geschikt voor zoneregeling.

Afmetingen Qualifloor Compact verdelers

PRIJZEN + BESTELLEN

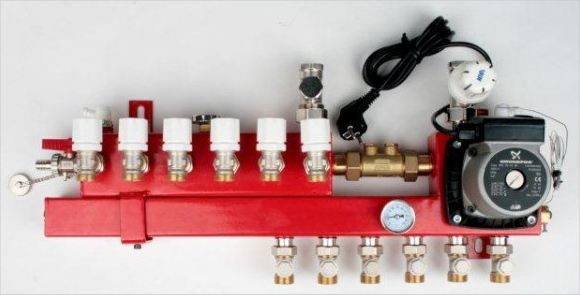

Stadsverwarming uitvoering

• Terugslagklep
• RTL ventiel waarmee de temperatuur van het retourwater kan worden begrensd (met voorinstelbaar binnenwerk) om de doorstroomsnelheid, Kvs-waarde vooraf in te stellen (in retour naar stadsverwarming)

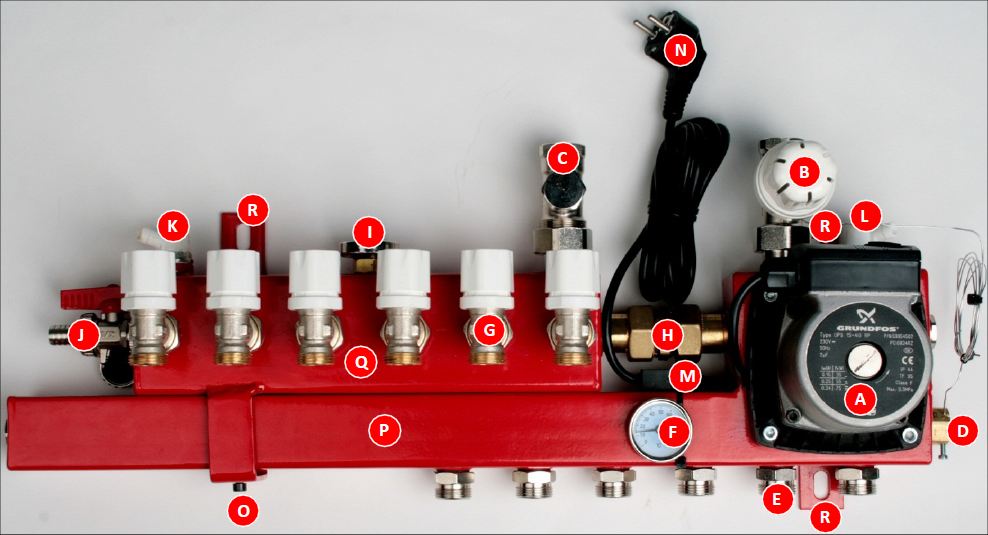

De onderdelen op de Qualifloor Compact verdeler

A	Grundfos UPS15-55 BP Circulatiepomp
B	MMA aannvoerthermostaatkraan 3/4" met thermostaatknop (vanaf 11 groepen met grote doorlaat)
C	MMA retour ventiel instelbaar 3/4"
D	MMA Dompelbuis voor aanvoer voeler MMA thermostaatknop
E	Aanvoer buizengroepen, aansluiting 3/4" eurokonisch
F	Thermometer 0-100 graden Celsius aanvoerzijde
G	Dubbel instelbaar retourventiel, geschikt voor montage M30 aansluiting, buis aansluiting3/4" eurokonisch
H	Dubbele messing nippel 1" welke te vervangen is door diverse onderdelen zoals keerklep 1", kogelkraan 1", fijnregelveniel, RTL ventiel 1" (strangregelventiel) of een combinatie van een RTL ventiel met ingebouwde keerklep
I	Thermometer 0-100 graden Celsius retourzijde
J	Vul- en aftapkraan 1/2"
K	Ontluchter draaibaar retourbalk
L	Ontluchter draaibaar aanvoerbalk
M	Maximaalthermostaat vooringesteld op +/- 63 graden Celsius (vaste verbinding met stroomtoevoer)
N	Stekker met randaarde vast aan 2 meter snoer
O	Schroef voor het vastzetten aanvoerbalk en retourbalk (indien er op plaats H een ander product geplaatst wordt, dient deze los gedraaid te worden en na plaatsing weer vast gedraaid te worden.
P	Aanvoerbalk verdeler
Q	Retourbalk verdeler
R	Ophangbeugels

Standen thermostaatknop (B)
