QUALIFLOOR verdelers voor vloerverwarming zijn nu ook met Biral Label-A pompen leverbaar.

Technische specificaties Biral AX13 LABEL-A circulatiepompen

Bouwlengte 130/170/180 mm
Max. bedrijfsdruk 10 bar
Max. bedrijfstemperatuur +15°C tot +110°C
Benodigde bedrijfsdruk tot 500 m + NAP
bij 75°C watertemperatuur 0.05 bar
bij 95°C watertemperatuur 0.30 bar
bij 110°C watertemperatuur 1.10 bar
Per ±100 m hoogte ±0.01 bar
Gewicht 2.3 kg
Voedingsspanning Volt 1×230 V, 50 Hz
Stroom Ampčre Regeling 0.05…0.38 Amp
min 0.05 Amp.
Vermogen Regeling 5…45 Watt
min 5 Watt
Om condensvorming te vermijden moet de mediumtemperatuur altijd
hoger zijn dan de omgevingstemperatuur.
Omgevingstemp.

15
30
35
40

Mediumtemperatuur
°C min. °C max. °C
15 110
30 110
35 90
40 70
De pomp is met een interne elektronische motorbeveiliging
uitgevoerd en heeft geen externe motorbeveiliging nodig.

Download HIER de handleiding van de Biral AX13 Label A pomp

Afmetingen

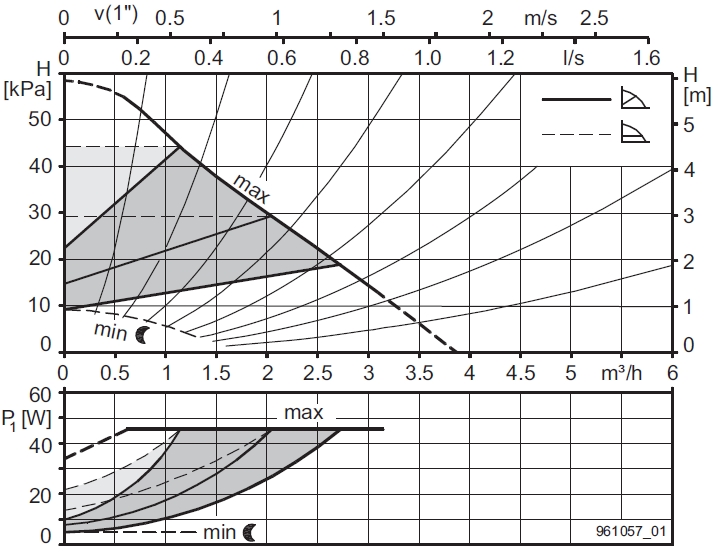

Diagrammen

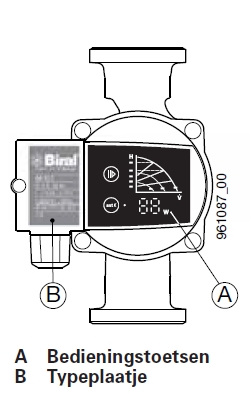

Instellingen van de BIRAL AX13 pomp

Instellen van de regelwijze en opvoerhoogte

PositieBeschrijving
1.Toets
 2 Geregeld bedrijf: proportionele druk (pp)
Zinvol in de volgende installaties:
  • Tweepijp systeem met thermosstatische ventielen en
  • lange leidingen
  • ventielen met een groot regelbereik
  • Primair circuitpompen met groot drukverlies
3 Geregeld bedrijf: constant druk (cp)
Zinvol in de volgende installaties:
  • Tweepijp systemen met thermosstatische ventielen en
  • opvoerhoogte <2m
  • natuurlijke circulatie (oude zwaartekracht installaties)
  • Met zeer weinig drukverschil
  • Primair circuitpompen met weinig drukverschil
  • Vloerverwarming met thermosstatische ventielen
  • Eenpijpsystemen
4 Ongeregeld bedrijf: Constant toerental (cs)
Het bedrijfspunt kan door het verstellen van het toerental (toetsen A) optimaal ingesteld worden.
Zinvol voor installaties met constante volumestroom:
Ketelvoeding pompen, warmtepompen, koudwater toepassingen etc.



 5 Automatische nachtverlaging
Gaat de aanvoertemperatuur in de installatie 10 tot 15 °C terug (min. 0.1 °C/min), dan wordt de pompcapaciteit op «min» geschakeld

Stijgt de aanvoertemperatuur met 10 °C dan wordt direct op geregeld bedrijf geschakeld.
LED brandt: functie «Automatische nachtverlaging» is ingeschakeld.
Opmerking:

  • Bij constant toerental I, II of III is de automatische nachtverlaging uitgeschakeld.

    • Om de automatische nachtverlaging probleemloos te laten functioneren, moet aan de volgende voorwaarden voldaan zijn:

    • De pomp moet in de aanvoer van de installatie geďnstalleerd zijn.
      Zij functioneert niet in de retour.
    • De verwarming moet met een temperatuurregeling uitgevoerd zijn.
    Automatische nachtverlaging niet toepassen bij houtketels, gasketels, boilers, afstandverwarming, warmtepompen etc.




    6 Deze waarde geeft bij ingeschakelde voeding het actuele opgenomen vermogen van de pomp weer. Een storing van de pomp wordt met «- -» aangegeven. Voor het oplossen zie Storingsoverzicht

    Storingsoverzicht

    Storing Oorzaak Oplossing
    Pomp loopt niet
    (geen LED signaal)    		 Geen spanning op de motor Schakelaar en zekeringen controleren.
    Voedingsspanning testen
    Kortsluiting bij het inschakelen van de pompVoeding foutief aangeslotenJuist aansluiten
    Kortsluiting bij het inschakelen van de pomp Motor defect Pomp uitwisselen
    Opgenomen vermogen signaleert storing « »
    (Voeding IN/UIT schakelen)     		Fout in elektronica Pomp opnieuw starten (voeding IN/UIT schakelen)
    Opgenomen vermogen signaleert storing « »
    (Voeding IN/UIT schakelen)     		Te lage voedingsspanning Regeling en voeding controleren
    Pomp maakt lawaai Lucht in de pomp Installatie ontluchten bij stilstaande pomp. Pomp ontlucht zichzelf
    Pomp maakt lawaai Kavitatie Systeemdruk verhogen/ temperatuur verlagen
    Pomp maakt lawaai Pomp te sterk Lagere regelkarakteristiek kiezen
    Radiatoren worden niet warm Pomp te zwak Hogere regelkarakteristiek kiezen
    Grotere pomp inbouwen
    Automatische nachtverlaging uitschakelen
    Radiatoren worden niet warm Lucht in de pomp Installatie ontluchten bij stilstaande pomp
